電位器原理與應用解析
一、電位器概述
電位器是一種具有三個引出端的電阻元件，其阻值可根據設定的變化規律進行調節。它主要由電阻體和可移動電刷構成。當電刷在電阻體上移動時，輸出端能夠獲得與位移量存在特定關系的電阻值或電壓。若在電阻體兩端施加電壓，通過轉動或滑動裝置改變動觸點位置，即可在動觸點與固定觸點間獲取與位置相關的電壓。
二、電位器的結構特點
電位器的電阻體配備兩個固定端，借助手動調節轉軸或滑柄，可以改變動觸點在電阻體上的位置。這一過程能夠調整動觸點與任一固定端之間的電阻值，進而改變電路中的電壓與電流大小。
三、電位器的電路符號
在電路圖中，電位器通常用字母“RP”表示。其中，“R”代表電阻器，而“P”則表明該電阻器具備調節功能。
四、電位器的內部結構

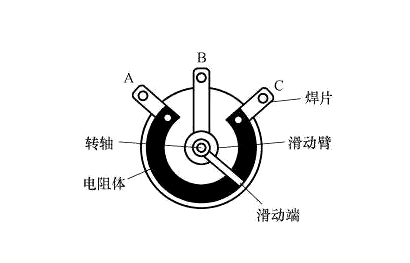

以旋轉式電位器為例，其內部結構包含電阻體、滑動臂、滑動端、轉軸、轉柄、焊片等部件。A、B、C為三個焊片，A與C之間的電阻值代表電位器的總阻值?；瑒佣艘欢诉B接焊片B，另一端緊貼電阻體。當滑動端位置變動時，A-B和B-C間的電阻值隨之改變。這種三腳電位器的兩側腳分別為全電阻的兩端，中間腳為滑動節點。電源接入一側，從中間接線端引出，可獲取隨滑動端旋轉而變化的電壓或其他物理量。

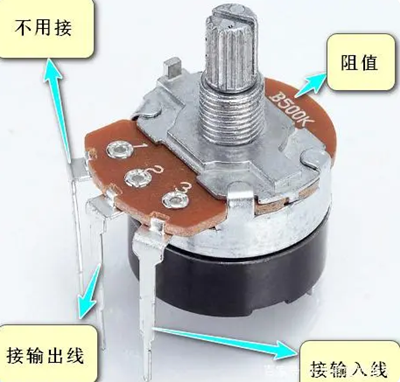

A、B、C三個焊片分別對應1、2、3個接線端。電位器通常標注有阻值，如B500K表示總阻值為500K。按接線圖連接后，旋轉滑動端即可在0到500K的范圍內調節阻值。
五、電位器的主要參數
電位器擁有多種參數，包括旋轉角度、標稱阻值、溫度系數、額定功率、誤差范圍、滑動噪聲、耐磨性、零位電阻等。其中，額定功率、標稱電阻、允許誤差、阻值變化規律、溫度系數是五個關鍵參數，在選型時需要重點關注。
六、電位器的作用
（一）電流控制
部分高精度電位器可用于電流控制。當選定電流輸出端為滑動觸點引出端時，電位器能夠精確調節電流大小。
（二）分配電壓
利用電阻與電壓的線性關系，通過調節電位器的阻值，可以改變電壓分配，實現輸出電壓的無級調節。例如在加濕器等設備中，可利用電位器調節輸出電壓，以滿足不同濕度需求。
（三）改變電阻
當電路需要輸入電阻值參數時，可使用電位器。將電位器接成兩端器件，可在其行程范圍內獲得平滑連續變化的電阻值。如在濕度控制系統中，通過改變電位器的阻值來顯示不同的濕度水平。
綜上所述，電位器作為一種多功能的可變電阻元件，在電子電路中具有重要地位。通過合理選型和應用，可以滿足各種不同的電路設計需求，實現對電流、電壓和電阻的精確控制。
