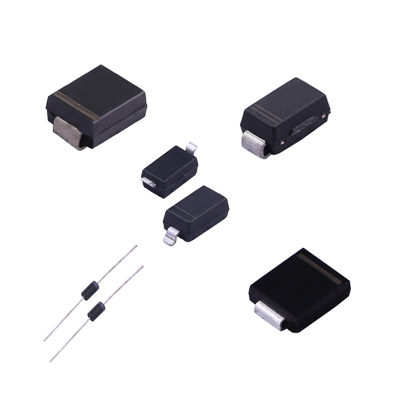

TVS（瞬態電壓抑制）二極管作為電子設備中關鍵的過壓保護元件，其失效可能導致電路永久性損壞。本文結合工程實踐與多維度技術資料，系統解析TVS二極管的失效機制及排查策略。
一、TVS二極管的主要失效原因
設計選型不當
電壓參數錯誤：工作電壓超過反向截止電壓（VRWM）時，TVS持續導通導致PN結過熱失效。例如某案例中，輸入電壓8.5V時選用VRWM=5V的TVS，導致器件短路燒毀。
電流容量不足：當瞬態電流超過峰值脈沖電流（IPP）時，可能引發TVS炸裂開路。研究表明，TVS通流量過小是設計失誤的常見原因。
寄生電容影響：高頻電路中選用寄生電容過大的TVS會引發信號失真，雖不直接導致失效，但可能掩蓋潛在問題。
過壓與過流沖擊
持續過壓：長時間超過鉗位電壓（VCL）的工況會加速器件老化。實驗顯示，VCL與瞬態電壓差值越大，TVS壽命衰減越顯著。
極端瞬態事件：雷擊或大功率設備切換產生的浪涌能量超出TVS承受能力時，可能直接導致熱擊穿或結構損壞。
制造工藝缺陷
芯片界面缺陷：粘結界面空洞導致電流匯聚，局部過熱引發熱奔失效，此類問題在批次性失效中占比達35%。
表面污染與裂紋：臺面缺陷或表面強積累層會降低擊穿電壓一致性，多次沖擊后局部燒毀。
環境與機械因素
溫濕度影響：高溫環境（>125℃）下TVS漏電流倍增，加速電性能退化；高濕度環境易引發封裝氣密性失效。
機械應力：安裝應力或振動導致焊點斷裂，此類失效在車載電子設備中尤為常見。
二、系統化排查方法
外觀診斷（初級排查）
物理損傷檢查：觀察封裝裂紋、引腳氧化或燒焦痕跡，如發現管體碳化即可判定失效。
標識驗證：對比型號標識與設計參數，排查批次性選型錯誤。
電氣特性測試（深度分析）
靜態參數測試：
使用數字萬用表測量正反向電阻：正常TVS反向電阻應>1MΩ，短路或開路均表明失效。
漏電流檢測：在VRWM電壓下，漏電流超過1μA提示PN結損傷。
動態性能驗證：
擊穿電壓測試：通過可調電源逐步加壓，對比實測VBR與標稱值偏差（允許±5%）。
瞬態響應測試：使用脈沖發生器模擬ESD事件，合格TVS應在1ns內完成電壓鉗位。
失效模式分析
短路失效：占所有失效案例的70%，多由過壓或工藝缺陷引發，可通過紅外熱成像定位熱點。
開路失效：常見于大電流沖擊后，需結合電流波形記錄儀分析瞬態事件強度。
系統級驗證
散熱評估：使用熱阻測試儀測量結溫升，正常工況下ΔT應<50℃。
PCB布局審查：重點檢查TVS與保護器件的布線距離，超過5mm的走線可能引入寄生電感，削弱保護效果。
三、預防與優化策略
精準選型原則
VRWM≥1.2倍最大工作電壓，IPP≥預估浪涌電流的2倍。
高頻電路優先選擇低電容TVS（如SMAJ系列電容<50pF）。
電路設計優化
串聯自恢復保險絲（PPTC），在TVS短路時切斷回路。
多級防護設計：TVS與MOV/GDT配合使用，分散能量沖擊。
環境適應性改進
高溫環境選用玻璃鈍化封裝TVS，濕度>85%時增加三防涂層。
振動場景采用灌封工藝固定TVS引腳。
四、典型案例分析
某工業控制器TVS頻繁燒毀：
現象：輸入12V時TVS短路，更換后48小時復發。
排查：示波器捕捉到電機啟停時產生35V/20μs瞬態脈沖，超出TVS的30V鉗位能力。
解決：更換IPP=100A的SM8S系列TVS，并增加RC吸收電路，故障率下降至0.1%。
總結
TVS二極管的可靠性取決于“設計-選型-應用”的全鏈條控制。工程師需建立失效模式庫，結合在線監測與定期維護（建議每5000小時檢測一次電氣參數），方可實現電路保護系統的最優壽命周期管理。
