SI2300場效應管,SI2300參數,SI2300中文資料引腳圖
SI2300場效應管參數,SI2300規格書,SI2300引腳圖,SI2300中文資料pdf代替
SI2300場效應管參數,SI2300規格書,SI2300引腳圖,SI2300中文資料pdf代替
SI2300 SOT-23/SOT-23封裝參數：點擊查看
SI2300場效應管參數具體如下：
封裝類型：SOT-23
極性：NPN
極性：NPN
漏極電流：6A
功率耗散：1W
反向傳輸電容Crss：35pF
柵極源極擊穿電壓：±12V
擊穿電壓：20V
存儲溫度：-55℃~+150℃
引腳數：3Pin
高度：1.15mm
長x寬/尺寸：2.90 x 1.30mm
導通電阻ID=3A,VGS=4.5V：Typ 19mΩ Max 35mΩ
導通電阻ID=2A,VGS=2.5V：Typ 35mΩ Max 60mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
這些參數使得SI2300在電子應用中表現出色，尤其是在需要高電流承載能力和低導通電阻的場合。
二、作用與應用
SI2300場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，SI2300廣泛應用于以下領域：
電源管理：SI2300因其低導通電阻和高電流承載能力，在高效電源管理、高頻開關以及功率放大等應用中表現出色。
電池管理系統：用于智能手機電池管理，通過高效開關控制延長電池壽命。
電機驅動系統：在電機驅動系統中，SI2300提供穩定、高效的電源轉換和信號放大功能。
音頻放大器：在音頻放大器中，SI2300能夠提供穩定、高效的電源轉換和信號放大功能。
LED照明系統：SI2300在LED照明系統中，能夠提供穩定、高效的電源轉換和信號放大功能。
三、SOT-23封裝特點

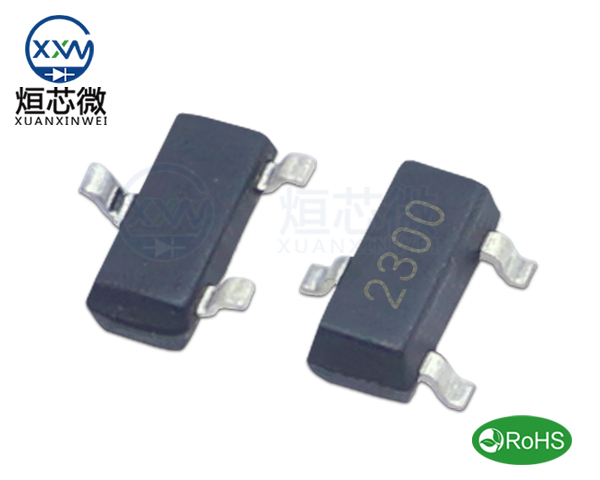

SI2300采用SOT-23封裝，這是一種小型表面貼裝封裝，具有以下特點：
尺寸：2.90 x 1.30mm，適合高密度PCB布局。
高度：1.15mm，適用于空間受限的應用。
引腳數：3Pin，便于電路連接和集成。
安裝類型：SMT，適合自動化表面貼裝生產線。
SOT-23封裝因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得SI2300非常適合用于空間受限的應用，如智能手機、筆記本電腦和其他便攜式設備。
SI2300場效應管/SOT-23封裝尺寸：
SI2300場效應管SOT-23-3L封裝尺寸：
