熱敏電阻B值
B值是熱敏電阻器的材料常數，即熱敏電阻器的芯片（一種半導體陶瓷）在經過高溫燒結后，形成具有一定電阻率的材料，每種配方和燒結溫度下只有一個B值，所以稱為材料常數。
B值是指熱敏電阻特定溫度下阻值與該溫度下對數阻值的斜率的倒數，通常以K為單位。B值越大，溫度系數越小，溫度變化時電阻值的變化幅度也就越小。熱敏電阻是一種溫度感應元件，其電阻值會隨著溫度的變化而發生改變。
熱敏電阻中一個最重要特征是“B”值。B值是材料常數，其由制成它的陶瓷材料確定，并描述在兩個溫度點之間的特定溫度范圍內的電阻（R / T）曲線的梯度。每個熱敏電阻材料將具有不同的材料常數，因此具有不同的電阻與溫度曲線。
然后，B值將定義第一溫度或基點（通常為25 o C）的熱敏電阻電阻值（稱為T1），以及第二溫度點（例如100℃，稱為T2 ）的熱敏電阻電阻值。因此，B值將使熱敏電阻材料在T1和T2的范圍內保持恒定。即B T1 / T2或B 25/100，典型的NTC熱敏電阻B值在約3000和約5000之間給出。
但是請注意，T1和T2的溫度點都是以開爾文的溫度單位計算的，其中0℃= 273.15開爾文。因此，25℃的值等于25o+ 273.15 = 298.15K，100℃等于100o+ 273.15 = 373.15K等。
因此，通過了解特定熱敏電阻的B值（從制造商數據表獲得），可以生成溫度與電阻的表格，以使用以下歸一化方程構建合適的圖形：
熱敏電阻方程式
其中：
T1是開爾文的第一個溫度點
T2是開爾文的第二個溫度點
R1是溫度T1的熱敏電阻，單位為歐姆
R2是溫度為T2的熱敏電阻，單位為歐姆
熱敏電阻B值計算示例
10kΩ的NTC熱敏電阻具有3455的溫度范圍內25之間至100的B值直徑：在25℃下計算其電阻值 ℃，并在100 C.
數據給出：B=3455，R1=10kΩ的在25 。為了將溫度標度從攝氏度轉換為℃到開爾文度，加上數學常數273.15

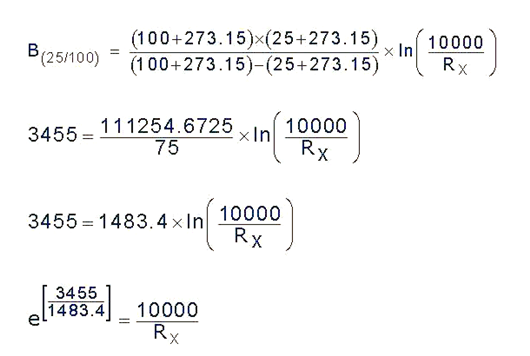

R1的值已經作為其10kΩ基極電阻給出，因此R2在100℃時的值計算如下：

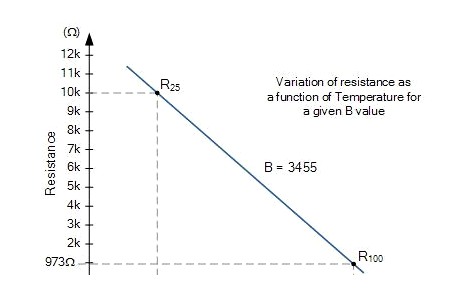

給出以下兩點特征圖：
在這個例子中，只發現了兩個點，但通常熱敏電阻隨溫度的變化指數地改變它們的電阻，因此它們的特性曲線是非線性的，因此計算的溫度點越多，曲線就越準確。
