LED照明電路（臨界模式PFC＋DC/DC）：利用MOSFET提升效率并降低噪聲的案例

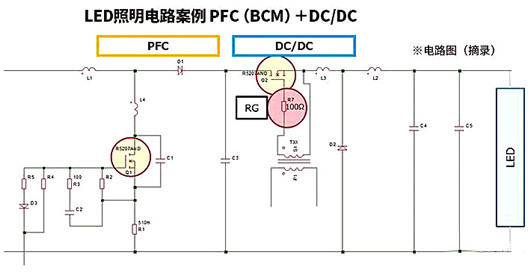

下面的電路摘自實際LED照明電路的相關部分。該LED驅動電路是DC/DC轉換器通過臨界模式（BCM）的PFC向LED供電的。
下面將介紹在該電路中改變PFC部的開關MOSFET、DC/DC轉換器部的開關MOSFET、以及其柵極電阻RG，并對效率和噪聲進行比較的情況。
原設計使用的超級結MOSFET（以下簡稱“SJ MOSFET”）標記為“Original”。考慮到噪聲問題，Original的RG采用100Ω。
對此，將PFC及DC/DC轉換器的開關替換為三種SJ MOSFET，RG也嘗試了100Ω和50Ω兩種方案。MOSFET采用高速開關型R5207AND，以及新一代產品R6004END和R6004END，噪聲均得以降低。
下表中黃色高亮表示效率高于Original，綠色高亮表示最高效率。
獲得的結論是PFC采用R5207AND、DC/DC轉換器采用R6004END的組合效率最佳，RG為50Ω時的效率更高（3種SJ MOSFET的組合共有9組結果，效果不好的已被省略）。與Original相比，效率提高了1%左右。效率是電路整體的效率。
另外，請看下面DC/DC轉換器部的噪聲特性。數據是Original與效率最好的R6004END/50Ω的比較數據。
Original的開關速度比較快，因此采用100Ω的RG作為噪聲對策比較妥當，不過低噪聲的R6004END在RG為50Ω時即使提高開關速度后噪聲也比Original低，可在提高效率的同時降低噪聲。
