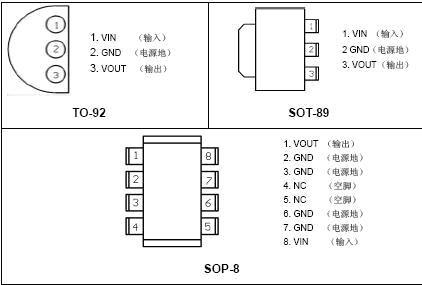

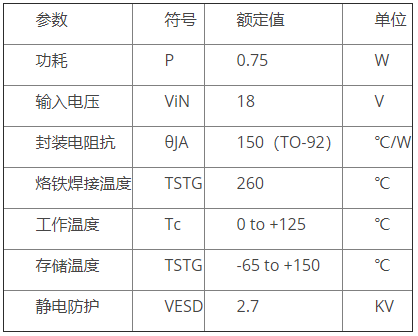

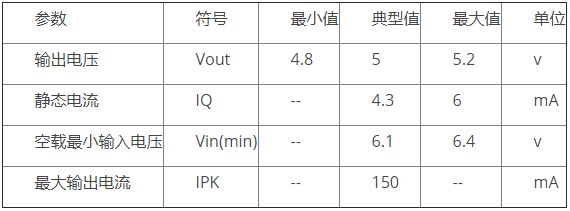

78L05管腳圖引腳圖及參數資料
1）78L05和78M05的區別？
三端穩壓集成電路，L和M表示最大輸出電流不同：
78L系列的最大輸出電流為100mA ， 78M系列最大輸出電流為1A
2）78L05和79L05有何區別？
78L05和79L05都是三端集成穩壓器，78系列是正電壓輸出，79系列是負電壓輸出，L表示最大輸出電流是100毫安，05表示輸出電壓是5伏。
3）在何種情況下會對7805元件造成損壞？
簡單的說，7805相當于對地接了一個5V的穩壓管，其輸入的電壓會有一定的范圍，高于這個范圍，會燒毀此元件，低于此范圍，輸出會達不到5V,還有，電流過大也會燒壞元件
4）三端集成穩壓器78L05和78DL05有什么區別？
78L05可以提供100mA的電流，78DL05是250mA的電流，7805是1A的電流。
78L05和78DL05的封裝大小差不多，如果可以焊的上去的話，可以代換
5）7805有什么命名規則？
三端穩壓集成電路有正電壓輸出的78××系列和負電壓輸出的79××系列。三端IC是指這種穩壓用的集成電路只有三條引腳輸出，分別是輸入端、接地端和輸出端。有TO-220的標準封裝和TO-92封裝。
有時在數字78或79后面還有一個M或L，如78M05或79L05，用來區別輸出電流和封裝形式等， 其中78L系列的最大輸出電流為100mA， 78M系列最大輸出電流為1A，78系列最大輸出電流為1．5A。它的封裝也有多種。塑料封裝的穩壓電路具有安裝容易、價格低廉等優點，因此用得比較多。
后面的數字05,表示電壓范圍，如7805，7812，7820
