電腦電源電路是把220伏（V）交流電，轉換成直流電，并專門為電腦配件bai如CPU、主板、硬盤、內存條、顯卡、光盤驅動器等供電的設備。
1.電腦電源電路圖作用
電腦電源電路是一種安裝在主機箱內的封閉式獨立部件，它的作用是將交流電變換為+5V、-5V、+12V、-12V、+3.3V、-3.3V等不同電壓、穩定可靠的直流電，供給主機箱內的系統板、各種適配器和擴展卡、硬盤驅動器、光盤驅動器等系統部件及鍵盤和鼠標使用。
（1）保護性：具有良好自我保護功能，在直流電流過大、電壓過大、空載或負載發生短路時，能自動切斷電源保持截流狀態，在故障消失后，也能自動恢復正常供電功能。
（2）穩定性：要求輸出的直流電穩定，基本上沒有波動，即+12V、-12V、+5V、-5V四組電源電壓、電流正常，否則會影響主機的工作。
（3）散熱性：電源內置風扇風量大，能充分?jǐn)U散電源工作時釋放的大量熱量，延長電源的使用年限
（4）抗干擾性：質量好的電源不受其他電氣設備開關機的影響?？垢蓴_能力低的電源，在其他電器開啟時，微機可能會產生自行熱啟動等不正常現象。
（5）低噪音：構件堅固，電源風扇運轉穩定，工作中不發出雜音。噪音高的電源多是由于構件震動，風扇扇葉不平衡、轉軸偏心或潤滑不良等原因造成，噪音高的電源使用中也很容易出現故障。
（6）兼容性：應具備標準的電源規格，必須符合標準開關電源的各項功能參數（外殼尺寸、固定螺絲位置一致，適合各種標準機箱），并提供標準的穩定的電壓和電流

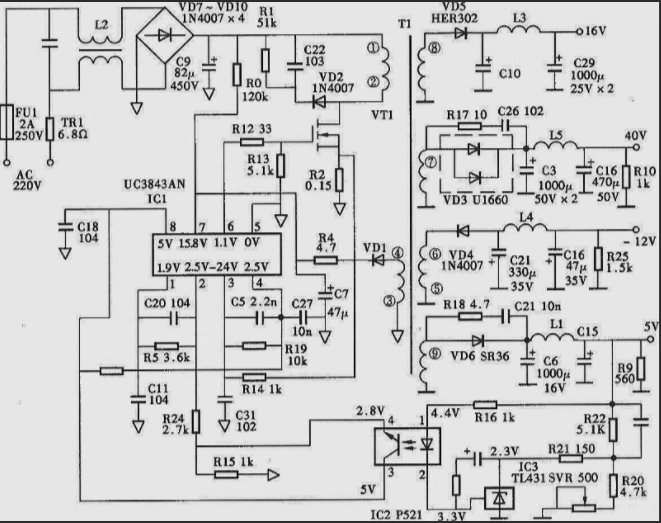

2.電腦電源電路圖
3.電腦電源電路圖原理
電腦電源是一個無工頻變壓器的四路開關穩壓電源，它的工作原理是：220V市電輸入后，先經低通濾波器濾波及橋式整流器整流，變成300V直流峰值高壓，該直流高壓被送到脈寬調制器、變換型振蕩器（功率轉換線路），變成300V的矩形波或正弦波，然后再經高頻變壓及整流濾波即可輸出+12V、+5V的直流穩定電壓，可供系統使用。
電源采用調節300V矩形波的占寬比來調節直流輸出值的反饋穩壓工作原理，并采用直接整流、高頻變換和脈寬調制技術，因而省略了笨重的變壓器，具有體積小、重量輕、效率高和過流過壓保護的特點。此外電源部件還產生一個電源信號—Power Good信號，該信號表明電源狀態正常，并提供給主機以產生硬件復位RESET信號，使系統正常啟動。
1、濾波器
一個電源通常包含不止一個電磁濾波器，第一個位于市電接入電源的位置，我們可以在一個電源的220V市電接口背后發現它。其電路主要作用是濾除外界的突發脈沖和高頻干擾，另一方面也會減少開關電源本身對外界的電磁干擾。
2、保護器
壓敏電阻是每個電源必不可少的元件，散布在印刷電路板（PCB）上，其作用是對電源提供保護。它的原理基本和我們家里的保險絲類似，使用自我熔斷方式切斷電流。
3、濾波電路
最常見的就是由四個二極管和兩個濾波電容組成的橋式濾波電路。計算機電源通常都采用這種方式整流。
根據封裝模式不同，計算機電源中常見的整流濾波電路常見的有兩種：一種是獨立四個二極管組成，另外一種將四個二極管封裝在一起，稱為“全橋”。無論全橋還是獨立二極管，所能承受的最低耐壓和最大電流都是有限制的：耐壓應不低于700V，最大電流應不小于1A。
4、變壓器
在電源中，變壓器當然是將高壓轉換為低壓，供電腦使用。
高中物理學告訴我們：根據電磁學原理，變壓器的轉換比率主要由其線圈的匝數決定，因此個頭越大的開關型變壓器往往可以傳遞更多的能量，也是分辨優質或低劣電源的觀察點之一，一定程度上，變壓器的個頭直接影響電源的真正輸出功率和品質。
5、保護電路
電源內部的保護電路監視著電源的一舉一動，是電源的大腦。
它負責啟動電源并進行電壓/電流的監控和調整，同時在出現短路、斷路、過壓、過流、欠壓、欠流等情況的時候進行自動保護。根據保護電路的位置和監控的類型不同，電源內部的保護電路又分為輸入端過壓保護、輸入端過流保護、輸出端過壓保護和輸出端過流保護四個類型，這也是大部分優質品牌電源宣傳的“四重保護電路”的由來。
6、電路部分
在國家強制實施的3C認證中，要求電源內部必須增加一個功率因素校正電路，以減少開關電源對外部電網的干擾，這就是現在電源內部的PFC電路。
因此任何電源內部都包含有散熱裝置，由此得來的風扇排 風量和噪音指數也是電源的兩個重要指標。
電源散熱主要通過散熱片和功率管配合進行，我們從縫隙中望進去，都能看到電源內部有巨大的散熱片，上面的大功率管 的性能和極限參數直接影響到電源的安全承載功率和產品成本，也與電源的余量大小密切相關。
