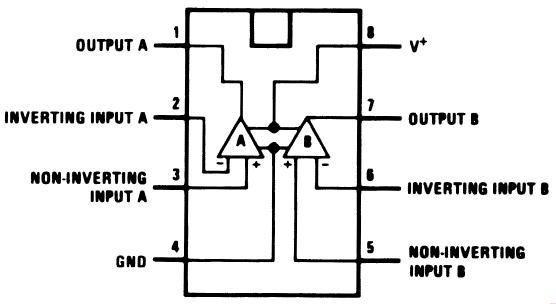

Lm393 是雙電壓比較器集成電路。輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上，不受 Vcc端電壓值的限制。此輸出能作為一個簡單的對地SPS開路（當不用負載電阻沒被運用），輸出部分的陷電流被可能得到的驅動和器件的β值所限制。當達到極限電流（16mA）時，輸出晶體管將退出而且輸出電壓將很快上升。
lm393主要功能
輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上，不受 Vcc端電壓值的限制，輸出部分的陷電流被可能得到的驅動和器件的β值所限制。當達到極限電流（16mA）時，輸出晶體管將退出而且輸出電壓將很快上升。輸出飽和電壓被輸出晶體管大約60ohm 的γSAT限制。當負載電流很小時，輸出晶體管的低失調電壓（約1.0mV）允許 輸出箝位在零電平。
lm393工作原理
lm393是電壓比較器，將接在R-Light端的光敏二極管接收光照時產生的電阻值變化變成電壓信號傳遞給電壓比較器的同相輸入端INB+，這個變化的電壓信號與電壓比較器的反相輸入端INA-端的基準電壓相比較，當同相端INB+電壓大于反相端INA-端電壓時，電壓比較器的輸出端OUT輸出高電平電壓，當同相端INB+電壓小于反相端INA-端電壓時，電壓比較器的輸出端OUT輸出低電平電壓，此時Light LED燈亮。
在沒有光照時，光敏二極管的電阻值很大，電阻R23與該光敏二極管組成的分壓點電壓升高，使同相端INB+電壓大于反相端INA-端電壓，電壓比較器的輸出端OUT輸出高電平電壓，此時Light LED燈不亮。在有光照時，光敏二極管的電阻值很小，電阻R23與該光敏二極管組成的分壓點電壓下降，使同相端INB+電壓小于反相端INB-端電壓，電壓比較器的輸出端OUT輸出低電平電壓，此時Light LED燈亮。
接在反相端INA-端的電位器VR2用于調節該端的電位電壓，這個電壓也就是電壓比較器輸入的閥值翻轉電壓，用于光照靈敏度調節。
lm393與lm358的區別
LM393是雙電壓比較器，LM358是雙運算放大器，不能直接代換，但是在某些要求不是很精密的電路里面運放是可以當作電壓比較器來使用的，但是運放不能用比較器來代替，因為沒有放大功能，358換393時應去掉原來393輸出端的上拉電阻。
比較器和運放雖然在電路圖上符號相同，但這兩種器件確有非常大的區別，一般不可以互換，區別如下：
1）、比較器的翻轉速度快，大約在ns數量級，而運放翻轉速度一般為us數量級（特殊的高速運放除外）。
2）、運放可以接入負反饋電路，而比較器則不能使用負反饋，雖然比較器也有同相和反相兩個輸入端，但因為其內部沒有相位補償電路，所以，如果接入負反饋，電路不能穩定工作。內部無相位補償電路，這也是比較器比運放速度快很多的主要原因。
3）、運放輸出級一般采用推挽電路，雙極性輸出。而多數比較器輸出級為集電極開路結構，所以需要上拉電阻，單極性輸出，容易和數字電路連接。
