PNP三極管集電極接蜂鳴器：
說兩點：
第一 ，三極管有有四個狀態，截止，放大，飽和，偏置，我們在單片機電路里，用三極管，基本就是用兩種狀態，截止和飽和狀態，即把三極管用作開關來用的（飽和后的壓降很低，相當于開關），一般不會用作放大，一是因為現在集成的放大器很多，根本用不到三極管，二是單片機電路多為數字信號，三極管無法放大數字信號。在單片機電路里，還會用到三極管的偏置狀態，是用來做電平轉換的，比如3.3V和5V的轉換。
第二，你的這個三極管，其實用法是有問題的，當然，你的這個電路是能夠工作的，但是，三極管的功耗比較大，因為三極管導通時，會在放大與飽和狀態頻繁轉換，正確的用法是：
要么，你將Q1改作NPN三極管，要么，你將Q1和R22調換一下位置。
三極管作為開關，正確的用法是
NPN型：從設備取電流，導向地面
PNP型：從電源取電流，導向用電設備。
R18的取值就是保證在Q1能夠飽和導通的情況下電流又不會太大。

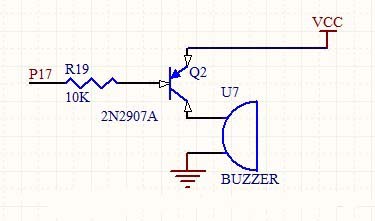

PNP三極管發射極接蜂鳴器：
