在大多數電源上都會用到安規電容器，特別是一些大功率的電源上，安規電容是必不可少的電子元器件，電源上的安規電容有什么作用？今天就來為大家講解一下相關的知識點。

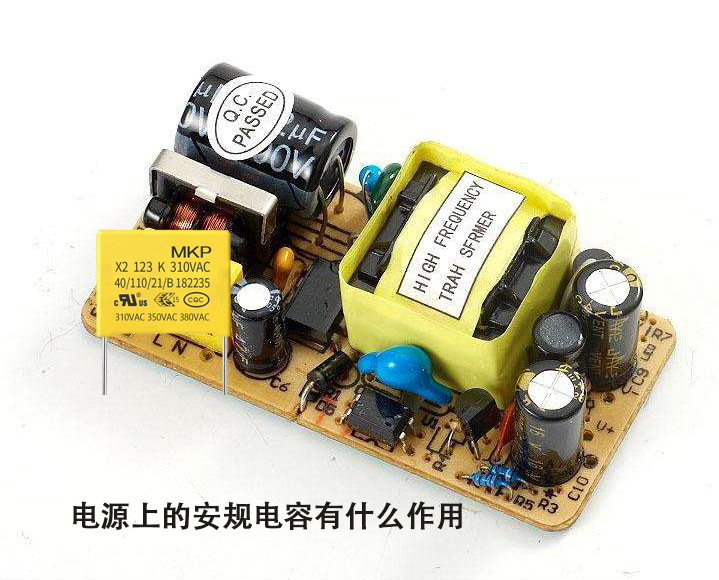

電源上的安規電容有什么作用
一般在電源上使用安規電容有兩種，一種是X安規電容，一種是Y安規電容，一般安規電容都會安裝在電源的輸入端，其實它對電源的性能影響其實并不是極大，更多地是為了滿足電源的安規需求而配置的。因?yàn)楹芏嚯娙荼旧硪惨^認證，如果沒有使用安規電容，肯定是過不了認證的。
安規電容在電源上的作用：X電容（最常用的是X2安規電容，在一些電壓極高的電路上可能會使用到X1電容）是跨接在電力線兩線之間的電容，一般選用uF級的金屬薄膜電容，用于抑制差模干擾;Y電容是跨接在電力線兩線和地線之間的電容，一般選用nF級電容，基本上是成對出現，用于抑制共模干擾。所以X電容是用于抑制差模干擾，Y電容是用于共模干擾。
安規電容可不可以不用？
從上面的介紹可以看出，安規電容作用并不是極大，是不是可以節省成本，直接把安規電容省略掉呢？首先上面也介紹了，一些電源本身也要過認證，如果不使用安規電容，電源本身就無法過認證。其次就算電源不需要過認證，我們也不建議大家省掉安規電容，因?yàn)樗鼤?huì)讓電源的EMI抑制能力大幅度削弱，存在損壞其它硬件的風險。
